盐城客户酸洗厂，现场硝酸储罐需要安装液位计与流量计

一、现场测绘：

客户罐体为直径1.6米，长2.5米铝质卧式罐体与水平面略带角度

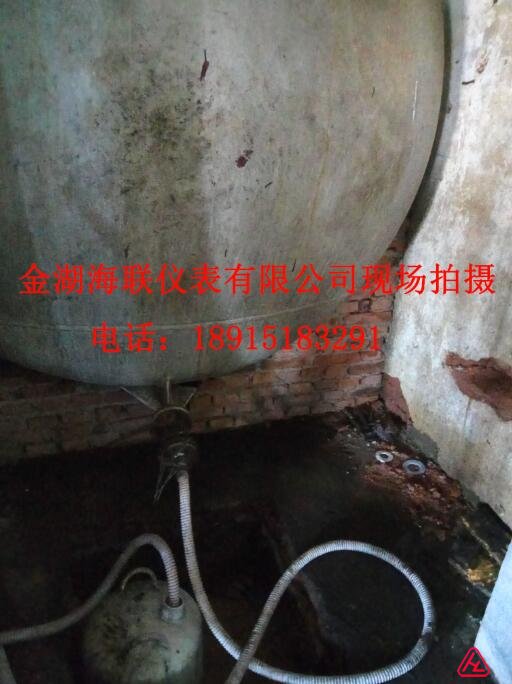

罐顶有一带盖人孔（进酸孔），一外径20mm排气孔，侧面底部有一DN32口径出料口，连接一DN32内衬四氟，碳钢球阀，在接一316L材质宝塔接头接四氟软管。

二、客户用酸流程：

现场卧式铝罐没有液位计，不知道罐内酸的余量，不能及时的购进硝酸，影响生产进度。

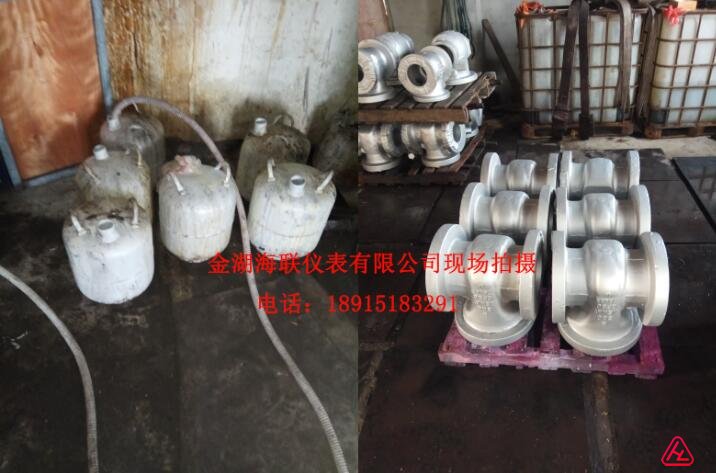

客户现场有50kg容积的铝罐，每次放六罐，每罐用时一分钟，因现场硝酸为发烟硝酸，放酸时会有大量酸雾，对每次放入小罐的酸量把握不好，难免会有溢出的情况，酸的多少对产品酸洗的效果也有一定的影响。放入小罐的酸在人工倒入酸洗池，存在一定的不便与危险，六罐酸进酸洗池两到三天用完。

三、计算选型：

1.液位计的选型

液位计考虑选用磁翻板液位计，直观稳定，现场卧式储罐直径为1.6米，与水平面又有一定的角度，将磁翻板液位计的量程范围设计到2米，选用304内衬四氟材质。

选型：

名称：磁翻板液位计，型号：HLUZ-2000-16A-1.36SN，海联仪表

参数:    量程：2000mm,介质：硝酸，耐温：常温，耐压：1.6mpa,材质：304内衬四氟乙烯，法兰接口DN25,现场显示型

2.流量计的选型

流量计算：50kg容积的铝罐，每次放六罐，每罐用时一分钟，查相关资料得知发烟硝酸密度约为1.5g/cm3=1500kg/m3 ,计算得到：

瞬时流量Q=50(kg)*60(min)/ 1500(kg/m3)=2m3/h

硝酸有腐蚀性，所以考虑选用电磁流量计，选钽电极，内衬四氟乙烯，一体化现场显示，现场接口为DN32自流，考虑到自流，随着罐内的液位逐渐减少流速会变慢，所以考虑变径到DN20口径，来减小流量，延长时间，使表测量的更加稳定。

选型：

名称：电磁流量计，型号：HLDE-DN20K5C1E2F1P3D1J1，海联仪表

参数：内径：20mm，介质：硝酸，温度：常温，耐压：1.6mpa,流量：0.57-6m3/h,现场显示瞬时+累积流量，钽电极，内衬四氟乙烯，220V供电，输出4-20ma,一体化法兰连接，本体材质碳钢

四、设计安装：

因现场只有侧面底部有一个DN32的法兰口可以，所以考虑做三通来解决液位与流量测量的问题，流量计前后做直管段，加装球阀。

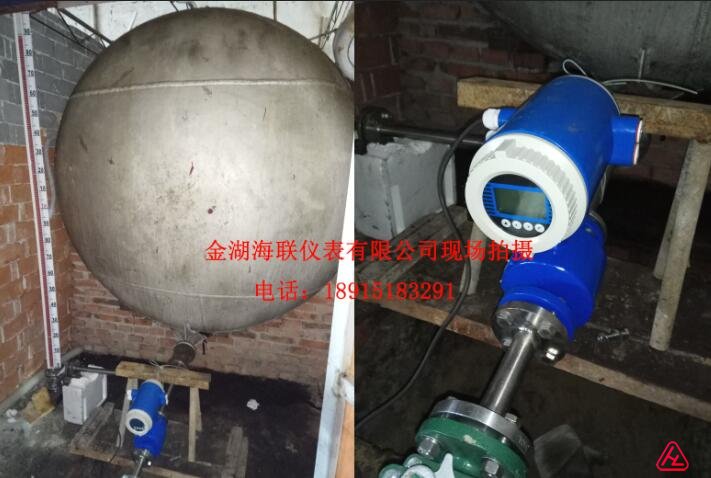

现场安装图

五、总结：

通过安装磁翻板液位计，现场可以一目了然的看到罐里的液位，方便酸的订购储备，安装电磁流量计，可以省去向小罐里加酸的复杂过程，直接由管道输送到酸洗池中，省时省事，计量精准，安全环保不浪费，利于成本核算控制，同时也给盐城酸洗行业易制爆介质安全生产，树立是示例典范。
