插入式电磁流量计传感器研究现状

2020年03月05日

插入式电磁流量计传感器研究现状

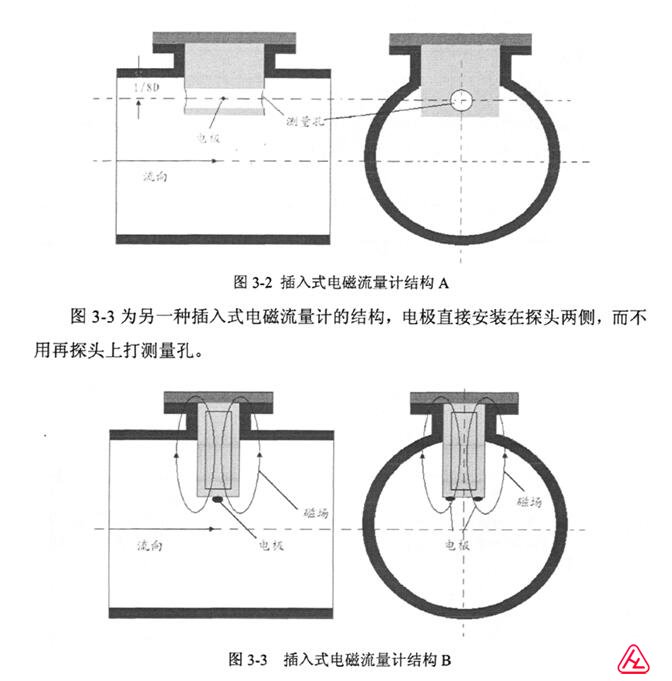

由于插入式电磁流量计相对于传统流量计有着价格低，安装维修方便等特点，所以在日常生产中越来越得到广泛的应用。目前生产插入式电磁流量计的厂家有很多，国内外都有。由于工作原理简单易懂，所以各厂家生产的插入式电磁流量计的结构几乎差不多。下面是几种插入式电磁流量计的结构图所示为德国的一种插入式电磁流量传感器结构，传感器测量孔中心轴固定在主管道内径的1／8处，基本在管道平均流速点附近。

正如在上一章中提到，插入式电磁流量计相对于传统电磁流量计有一个先天不足：管道中的流速分稚将遭到测量探头的破坏，在理论的平均流速点上测得的数据与真正的平均流速有一定的差距，导致流量计的测量精确度降低，所以目前插入式电磁流量计的应用场合有限，般都用于要求测量精度不高的过程参数控制的系统中，而不会用于测量流体总量等系统。

为了提高测量准确度，多点流速测量方法被提了出来。目莳多点流速测量主要分两种，一种是在管道的等流速分布线插入多个传感器进行流速测量：另一种是在～个传感器上布置多对电极进行流速采集。前一种方法在传感器上不需要做技术修改及升级，只需在数据处理方面进行更新即可，但是由于

管道内的传感器数量增多，流速的分布将趋于复杂，对流速的测量的精度产生影响，并且，随着传感器的增多，设备的成本也将会提高。目前国内外的研究方向主要关注于第二种方面：即在一个传感器上设置多对电极，在管道的不同位置测量流体流速以得到流体的平均流速(见圈3_4B)。这种方法将克服前一种方法带来的影响。一般，在管径小于300mm使用三对电极，管径大于350mm时用5 对电极。其优点是使用于大管径管道高精度测量，可以不断流装卸流量传感器。测量精度可达1％R十0 015rn／s，线性度为0 3％，重复性可达0 2％。
多点测量电极电磁流量计
