孔板流量计流量方程中的不确定度因素

2020年03月15日

流量计算方程中描述流体流动状态的真实性的不确定度因素

(1)流出系数C

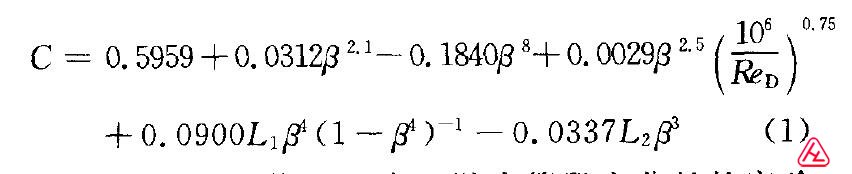

计算公式为：

流出系数C是在上游直管段充分长的实验条件下，并且孔板节流装置在满足规定的技术指标

下进行校准标定的，才具有计量特性。

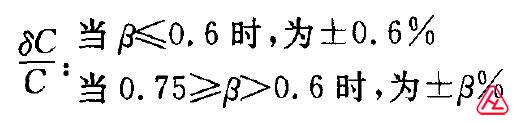

当气流流束在孔板前1 D处完全充满管道，且为紊流状态时，流出系数C的百分误差为：

设有一套法兰取压的孔板测量装置，D=50mm，设计贝塔=0．5刻度流量时的ReDo=1×10^6，设

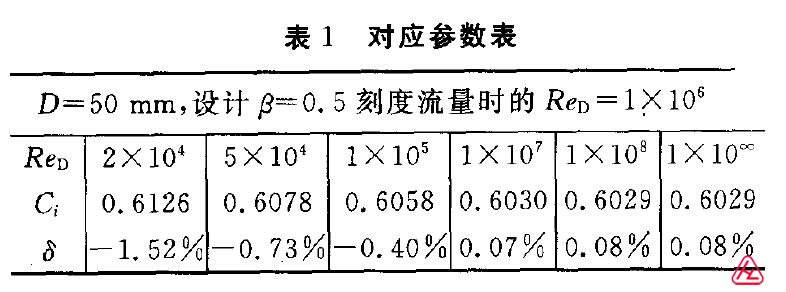

ReD1=2×10^4、ReD2=5×10^4、ReD3=1×10^5、ReD4=1×10^7、ReD5=1×10^8、ReD6=1×10无穷大。经过查表或计算得出Co=0.6034；C1～C6见表1，a=(Ci一C0)／C0。

(2)由上例可以看出：当速度剖面较充分发展的速度剖面尖时(雷诺数小)，流出系数会变大，当速度剖面较充分发展的速度剖面平时(雷诺数大)，流出系数会变小。流出系数C随着流量的增大而减小，实际流量越小于刻度流量，则流出系数C引起的流量误差会越大。

(3)孔板流量计的流出系数C不是一个固定值，它随雷诺数的变化而变化，但是当雷诺数增大到某一数值时，变化量减小。对于法兰取压，雷诺数应该在106以上，对于角接取压，雷诺数应在2×10^5以上。流量测量不确定度中和流出系数有关的相关项为孔板开孔直径，大小为ad/d=±0.07%，测量管直径，大小为ad/d=±0.4％，贝塔值允许0．75≥p≥0．2。据公式计算出C的变化范围为：±0．0197 oA～±0．1791％。
